Heiland Splitgrade -
Negative mit "Stain" vergrößern

Einleitung

Gegenüber herkömmlichen SW-Entwicklern bieten gerbende Entwickler wie z.B. Tanol einige Vorteile wie wirklich hohe Schärfe bei geringem Korn. Diese gerbenden Entwickler sind besonders für Landschaftsaufnahmen sehr interessant (hohe Schärfe, geringes Korn in den Bildteilen mit Himmel). In Kombination mit VC-Papieren ergeben sich aber Besonderheiten, die sich mehr oder weniger nachteilig auswirken können [1].

SW-Filme, die mit einem gerbenden Entwickler wie z.B. Tanol entwickelt werden, enthalten zusätzlich zum Silberbild ein Farbstoffbild. Dieses Farbstoffbild (stain) kann bezüglich der Farbe filmspezifisch ausfallen. Es wird beim Vergrößern auf VC-Papier die mit dem Splitgrade Controller auf übliche Weise ermittelte Belichtungszeit und Gradation beeinflussen. Bei einigen Film-/Entwickler­Kombinationen ist auf Grund der speziellen Farbe des Negativs die Gradationsbeugung so stark, daß mit dem Splitgrade Controller kein gutes Ergebnis mehr erzielt werden kann. Für diesen Fall ist die vorliegende Anleitung gedacht.

Ein Beispiel ist der Film Delta 400, der in Tanol nach Anleitung entwickelt wurde. Bei Landschaftsaufnahmen mit Orangefilter ist die Gradationsbeugung in den Lichtern so stark, daß die Zeichnung in den Wolken fast vollständig verloren geht. Normalerweise wären jetzt zahlreiche Teststreifen erforderlich, um die passenden Parameter für die Belichtung eines VC-Papiers zu ermitteln. Das bedeutet, daß die sonst sehr überzeugenden Möglichkeiten des Splitgrade Controllers nur zu einem geringen Teil genutzt werden können.

Auf der anderen Seite kann es aber gute Gründe geben, gerade eine solche Film-/Entwickler­kombination zu verwenden. Dann kann eine geeignete Kalibrierung deutliche Vorteile bieten. Übliche Belichtungs- oder Gradationskorrekturen am Splitgrade Controller führen nämlich zu keiner befriedigenden Lösung.

Das folgende Verfahren beschreibt einen Weg, wie eine Kalibrierung für den Splitgrade Controller gefunden werden kann, die bei Negativen mit "Stain" zu deutlich besseren Erstabzügen führt.

Hilfsmittel

Die folgenden Hilfsmittel sind erforderlich:

• Graustufenkarte z.B. Calibrator-f aus "Tonwerte Perfekt" [2]. Wegen der einfacheren Beschreibung beziehen sich alle weiteren Angaben bezüglich der Graustufenkarte auf den Calibrator-f. Wird eine andere Graustufenkarte verwendet, gelten die Angaben sinngemäß.

• Prüfnegativ mit einer möglichst formatfüllenden Aufnahme des Calibrator-f auf einem Testfilm, entwickelt mit dem entsprechenden gerbenden Entwickler (z.B. Delta 400 entwickelt in Tanol). Für eine formatfüllende Aufnahme des Calibrator-f (Größe 13x18) wird in der Regel ein Makroobjektiv oder eine Vorsatzlinse erforderlich sein. Die Belichtungsmessung vor der Aufnahme kann dabei mit einem Spotmeter auf Feld 2 oder mit einer Graukarte vorgenommen werden.

• Ein Densitometer für Auflichtmessung ist sehr hilfreich. Behelfsmäßig kann auch ein entsprechender Sichtvergleich der Abzüge durchgeführt werden.

• Eine neuere Version der Splitgrade Software (derzeit V2.2 vom 31.05.2004)

• Es wird eine im Splitgrade Controller eingespeicherte Papier-/Entwicklerkombination ver­wendet bzw. die verwendete Papier-/Entwicklerkombination ist eingetestet (siehe z.B. [3])

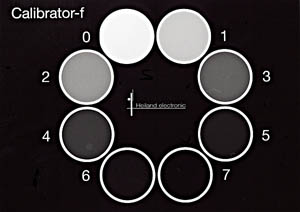

Die Graustufenkarte Calibrator-f sieht so aus:

Im weiteren wird auf die entsprechenden Feldnummern Bezug genommen.

Ziel der weiteren Arbeitsschritte:

• Ermittlung einer geeigneten Kalibrierung
• Abspeichern der Kalibrierung, so daß sie auch zu einem späteren Zeitpunkt genutzt werden kann.

Ermittlung einer geeigneten Kalibrierung

Kalibrierungsdaten werden jeweils für eine harte und eine weiche Gradation getrennt ermittelt. Die Testprints sollten mit frischer Chemie erstellt werden.

• Am Bediengerät wird der Filmtyp "konventionell" gewählt und das verwendete Papier wird eingestellt.

• Prüfnegativ (Aufnahme von Calibrator-f) in die Bildbühne einlegen und Negativ maskieren (möglichst glaslose Bildbühne verwenden). Das ausgewählte Negativ muß in Feld 7 noch eine sichtbare Zeichnung (ca. 0.10 bis 0.15 lgD) gegenüber dem Grundschleier haben.

• Focuslicht einschalten, am Controller mit der Taste '+' den Modus 'Mehrpunktmessung' einstellen. Vergrößerungsmaßstab wählen, scharf stellen, auf Arbeitsblende abblenden.

• Meßzelle in Feld 3 des Testnegativs bewegen und kurz die rote Taste auf der Meßsonde betätigen. Meßzelle in Feld 7 bewegen und erneut den roten Taster betätigen. Der angezeigte Kontrast sollte ca. 0.60 lgD sein. Focuslicht ausschalten. Die angezeigte Gradation wird je nach Papiertyp zwischen 4 und 5 liegen. Wenn der Controller die Fehlermeldung "Kontrast prüfen" zeigt, dann kann diese ignoriert werden. Bei der Auswertung des Tests (siehe Tabelle 1), werden dann aber eventuell die Lichter zu grau.

• Ein Blatt Papier wird belichtet, mit den entsprechenden Chemikalien verarbeitet und getrocknet (Belichtungszeit und Gradation auf Print notieren).

• Die Schritte 4 und 5 werden wiederholt. Im Gegensatz zum 1. Durchgang wird jetzt der Kontrast von Feld 0 zu Feld 7 gemessen. Der angezeigte Kontrast sollte jetzt ca. 1.10 lgD sein, die berechnete Gradation liegt dann je nach Papiertyp zwischen 1 und 2.

• Die beiden Abzüge sollten ein Ergebnis gemäß der Vergleichstabelle zeigen (nur bei hellem Tageslicht beurteilen). Dichtewerte nach Möglichkeit mit einem Densitometer messen. Die maximale Dichte kann mit einem separaten Teststreifen ermittelt werden. Die Unterschiede im Abzug zwischen Zeile 1 und 2 bzw. 3 und 4 der Vergleichstabelle sollten noch erkennbar sein.

Tabelle 1: Vergleichstabelle

Auswertung:

Die Werkseinstellungen für eine gewählte Papier-/Entwicklerkombination sind so, daß für Negative mit einem reinen Silberbild die Werte der Vergleichstabelle erreicht werden. Bei Negativen mit Stain wird die Dichte im Print von den Werten in der Tabelle abweichen. Mit den Parametern KM (Belichtungskorrektur für Magenta-Filter) und KY (Belichtungskorrektur für Yellow-Filter) können Korrekturen vorgenommen werden.

Die neuen Korrekturwerte für KM und KY können nun am Bediengerät, wie im nächsten Abschnitt beschrieben, eingegeben werden. In einem weiteren Durchlauf der Schritte 4 bis 7 wird die Korrektur verifiziert. Feld 3 (Print 1) bzw. Feld 0 (Print 2) kann in Verbindung mit Feld 7 zur Überprüfung der erreichten Gradation verwendet werden.

Abspeichern der Kalibrierung

Die folgende Beschreibung geht davon aus, daß an den Splitgrade Controller (Bediengerät) nur ein Vergrößerer angeschlossen ist. Die Splitgrade Software bietet die Möglichkeit, bis zu drei Vergrößerer mit einem Bediengerät zu steuern. Im Programm des Bediengerätes kann zwischen den verschiedenen Vergrößerern umgeschaltet werden. Für jeden einzelnen Vergrößerer kann eine eigene Kalibrierung durchgeführt werden. Da aber am Ausgang des Bediengeräts immer derselbe Vergrößerer angeschlossen ist, kann man somit zwischen verschiedenen Kalibrierungen umschalten. Die für z.B. Delta 400 und Tanol ermittelten Kalibrierungswerte werden im Bediengerät unter Vergrößerer Nr.2 oder Nr. 3 abgelegt.

Zur Kalibrierung und Umschaltung sind die folgenden Schritte nötig (siehe auch S. 27 der Bedienanleitung):

• Bei ausgeschaltetem Bediengerät die Taste "Seite" betätigen und dabei das Gerät einschalten. Taste gedrückt halten, bis das Auswahlmenü erscheint.

• Innerhalb des Menüs kann man mit den Tasten "Cursor rechts" und "Cursor links" die nächste oder vorhergehende Zeile ansteuern. Es wird die zweite Position ausgewählt und mit den Tasten "+" oder "-" derselbe Vergrößerer wie in Position 1 eingestellt.

• Die Taste "Seite" wird betätigt. Jetzt könne die Korrekturen für KM und KY eingegeben werden. Dabei entspricht KY der Zeitkorrektur (in 1/10 Blendenstufen) für die weiche Gradation, KM der Zeitkorrektur bei der harten Gradation.

• Durch Betätigen der Taste "Belichtung Start/Stopp" werden die eingestellten Werte für KM und KY übernommen und das Programm wird neu gestartet.

Hinweise für die praktische Arbeit

Ein Vorteil der beschriebenen Kalibrierung ist, daß die Gradationssteuerung in gewohnter Form verfügbar bleibt. Negative ohne "Stain" können wie bisher mit dem Splitgrade Controller und der Auswahl Vergrößerer 1 vergrößert werden.

Wird eine kalibrierte Film-/Entwicklerkombination benutzt, wird auf den anderen "Vergrößerer" im Bediengerät umgeschaltet. Mit dem derzeitigen Softwarestand am Bediengerät können auf diese Weise zwei zusätzliche Film-/Entwicklerkombinationen mit "Stain" fest eingespeichert und bei Bedarf aktiviert werden.

Nach wie vor können Feinkorrekturen für Belichtungszeit oder Gradation wie gewohnt vorgenommen werden.

Anmerkungen

Die für eine Papiereinstellung eingespeicherten Korrekturwerte für Vergrößerer 1 sind genauso für Vergrößerer 2 verfügbar.

Der Autor dankt Hr. Jürgen Heiland für die freundliche und kompetente Unterstützung bei der Erarbeitung der vorliegenden Anleitung.

Dr. Otto Beyer (otto.beyer@gmx.de)

Referenzen

[1] Barry Thornton: Edge of Darkness – The art, craft and power of the high-definition monochrome photograph.
ISBN 0-8174-3815-7. Speziell Kapitel 8 - Bild 2 und Bild 3.

[2] Tonwerte Perfekt: Anleitungsbuch der Fa. Heiland als Loseblattwerk DIN A5 in Ringbuchordner.

[3] Heiland Splitgrade: Eintesten eines Entwicklers http://www.schwarzweiss-magazin.de/swmag_leser_05.htm
